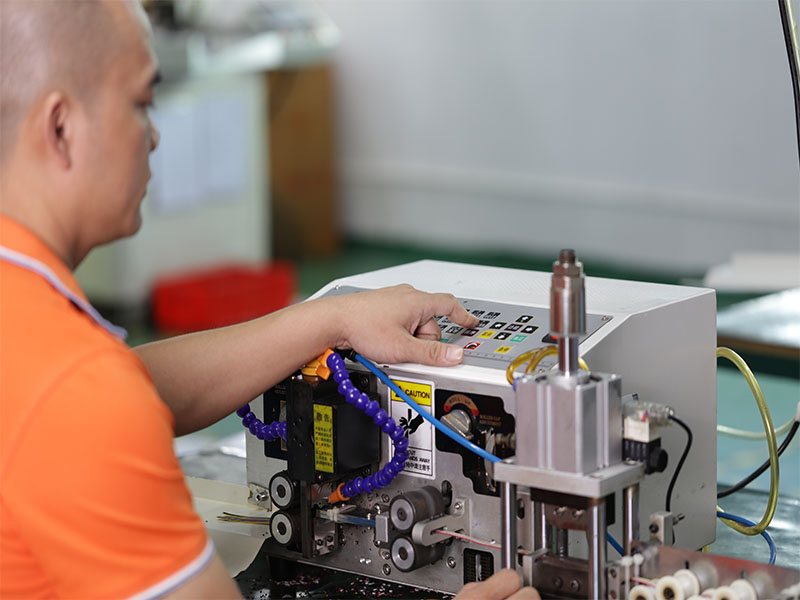

端子壓著的三要素及注意事項

一、端子壓著的三要素

端子壓著的三要素分別是：電線和端子的關系；端子和連接器的關系；端子和配套端子的關系。

電線加工線束品通常是由兩端端子或連接器組成。線束組裝的目的是為了電氣導通，端子的三要素缺一不可，否則電流就不能正常流通。

端子各部分名稱：

（一）電線和端子的關系：

1、電線尺寸和端子的適用尺寸是否一致。

2、導體鉚壓部位長度和電線剝皮尺寸是否一致。

3、剝皮處的芯線是否有傷、斷的現象，如有斷線情況時要聽從上級指示。

4、壓著機壓端子時導體高度是否在指示值的公差之內，在指示值的中間壓著。

5、絕緣體壓著部與導體壓著部之間有無芯線飛絲。

6、喇叭口是否在兩側，如果在一側時，一定要在絕緣側。

7、絕緣體和芯線的露出

如果剝皮尺寸符合要求的話，絕緣體包膠、芯線露出過長、芯線未露出等與作業方法有關。

絕緣體壓著部和導體壓著部之間，絕緣皮與芯線露出各占一半。

導體鉚壓前端芯線露出要適當不可過長。（過長導致：插入連接器時易被拉出）

8、絕緣體鉚壓部位、導體鉚壓部位不能變形。

（二）端子和連接器的關系：

1、卡鉤，擋鉤有無變形。

2、導體壓著前端芯線露出過長。

導體壓著前端芯線露出過長，插入連接器時就不能伸到連接器的卡鉤上，導致電線從連接器中拉出特別是電線規格為2SQ、3SQ的要注意。

3、絕緣體鉚壓的形狀。

保護套的寬度和絕緣A尺寸要注意。

用不配套壓著模具壓著時要特別注意，在沒有經過相關部門和廠長確認情況下，禁止作業。

4、自動穩定物變形。

自動穩定物變形會插不進連接器、裂開，不同和連接器吻合。

（三）端子和配套端子的關系：

1、端子嵌合變形。

S.W感知桿的張開是否正規。S形有0.8和0.6，要特別注意。

L形相當于感知桿的東西是另外插進去的，要確認是否是正規品。

2、確認切下的料帶有無過長、料帶有無過短、料帶有無尖狀等現象。

3、端子前端是否變形。

插入連接器時，端子變形會導致與相應匹配的端子不能嵌合，或多數連接器排列不好會導致被匹配端子壓到，引起鎖的脫落。

 二、壓著進行的電氣回路接續的要點

1、壓著接續部

1）電線和端子接觸面必須比導體斷面面積大；

2）不能逐年發生狀態變化；

3）壓著作業要穩定；

4）壓著不良現象要從壓著后的外觀上能夠看出來。

2、壓著部依形狀分類，壓著接續分類方法，有的是按用途、形狀或材質分的。
